Установка газового генератора для дома и системы ИБП

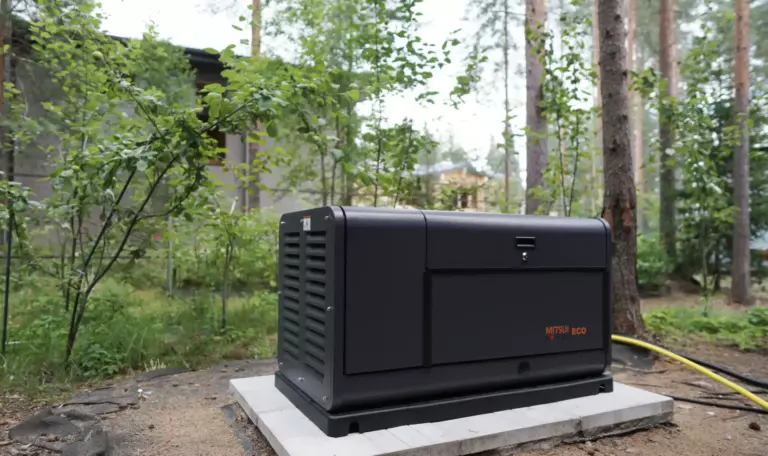

Кейс-портфолио: установка газового генератора для дома Mitsui на 12 кВт в составе системы источника бесперебойного снабжения.

Спроектировали, смонтировали и автоматизировали двухступенчатую, гибридную систему с бесконечной автономностью (при условии наличия газа в трубе).

1. ИБП (инвертор + аккумуляторы) на 10 кВт·ч. Накапливают энергию от штатной сети, когда она имеется, — и отдают ее обратно в дом, при отключении электроэнергии.

2. Газовый генератор на 12 кВт — работает как подстраховка на случай разрядки аккумуляторов ИБП. Включается и заряжает аккумуляторы, как только они достигли минимальной зарядки. Подзаряжает их до выставленного значения и отключается.

3. Автоматика переключает источники, достигая выставленных условий. Повторяет цикл.

Подробнее об объекте и реализации

Объект и задача

Загородный дом, заказчику необходима надежная и автоматизированная система резервного электроснабжения, способная поддерживать автономность максимально длительное время (в рамках заданного бюджета).

Для:

• Эмоционального спокойствия и комфорта проживания в доме при отключении света
• Поддержания системы отопления в зимнее время
• Защиты техники от резких выключений/скачков напряжения

В доме: газовое отопление (магистральный газ), резервный электрокотел на 12 кВт.

Решение и реализация

Спроектировали и смонтировали надежную двухступенчатую систему резерва:

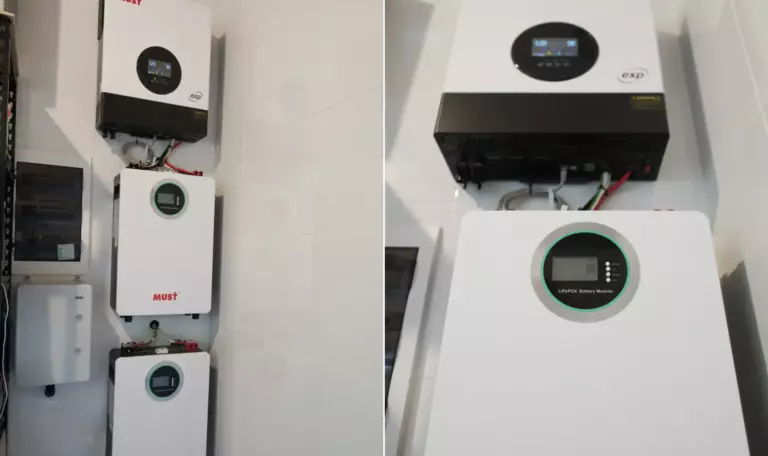

1. ИБП (инвертор + аккумуляторы) на 10 кВт пиковой мощности и 10 кВт·ч запаса.

Заряжается от сети, при отключении мгновенно берёт нагрузку на себя (доли секунды).

На базе расчетов потребления электроэнергии (проанализировали счета электроснабжения) — аккумуляторов будет хватать на полный световой день.

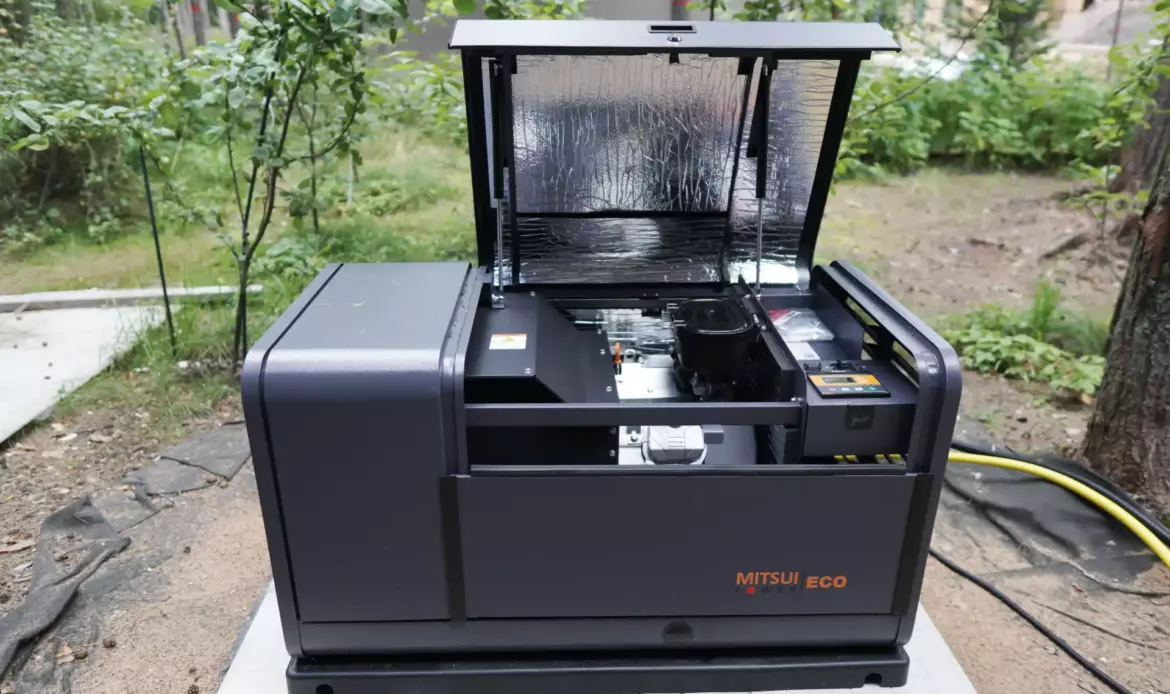

2. Газовый генератор на 12 кВт — вторая линия.

Запускается автоматически при разряде АКБ до 20%, работает до 50% заряда, затем глушится. Экономит топливо и ресурс двигателя.

Заданные значения настроены индивидуально и в данном случае, выставлены именно такими — для сокращения нагрузки на генератор (сохранение ресурса).

3. Блок АВР (автоматика) — управляет переключением источников по заданной логике. Вмешательство человека не требуется.

4. Электрический котёл 12 кВт — оставили в качестве резервного источника (так как ранее уже имелся в системе). Подключили его к системе ИБП, но, ограничили его мощность при работе от резервной системы — чтобы не перегружать инвертор.

Вся автоматика настроена под сценарий семьи: система переключает нагрузки самостоятельно.

Резюмируя, система способна работать и питать дом бесконечно, при наличии газа в трубе. Сравнительно тихая, не требует постоянного контроля и обслуживания.

Чтобы не перегружать пост профессиональными терминами, мы показали только основную логику работы системы.
