Кейс-портфолио: гибридная двухступенчатая система ИБП (накопитель энергии) для загородного дома и газовый генератор

Спроектировали и реализовали гибридную систему резервного питания для загородного дома, состоящую из двух степеней защиты:

• ИБП источник бесперебойного питания — инвертор с аккумуляторами на 10 кВт·ч. — берет на себя нагрузку дома при отключении штатной сети
• газовый генератор, мощность — 12 кВт — резервный источник питания батарей ИБП и питания дома, при разрядке инвертора
• разработали систему автоматизации с продуманными сценариями: приоритет на ИБП, настроен на цикличный ход.
  Минимизация шума и дискомфорта от работы генератора.

Подробнее о проекте ниже.

Объект и задача

Загородный дом. В связи с нестабильной ситуацией в стране клиент всерьёз обеспокоен возможностью длительных отключений электроэнергии, особенно зимой — когда без электричества возможна остановка и порча системы отопления.

Условия:

• На участке есть газ → проанализировав потребление заказчика — выбрали газовый генератор на 12 кВт

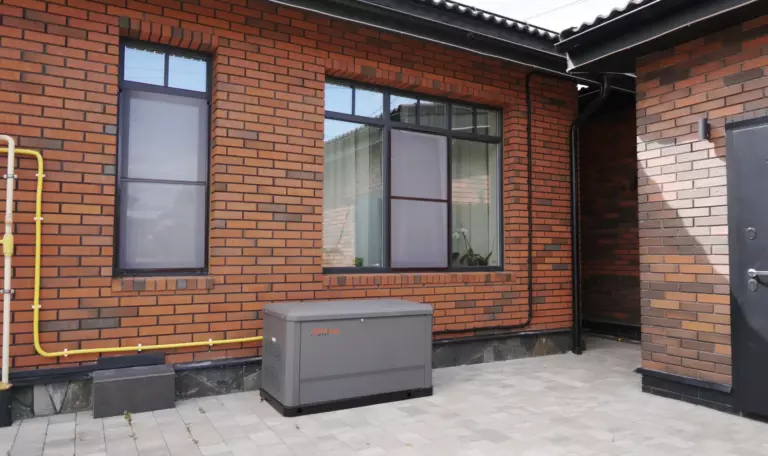

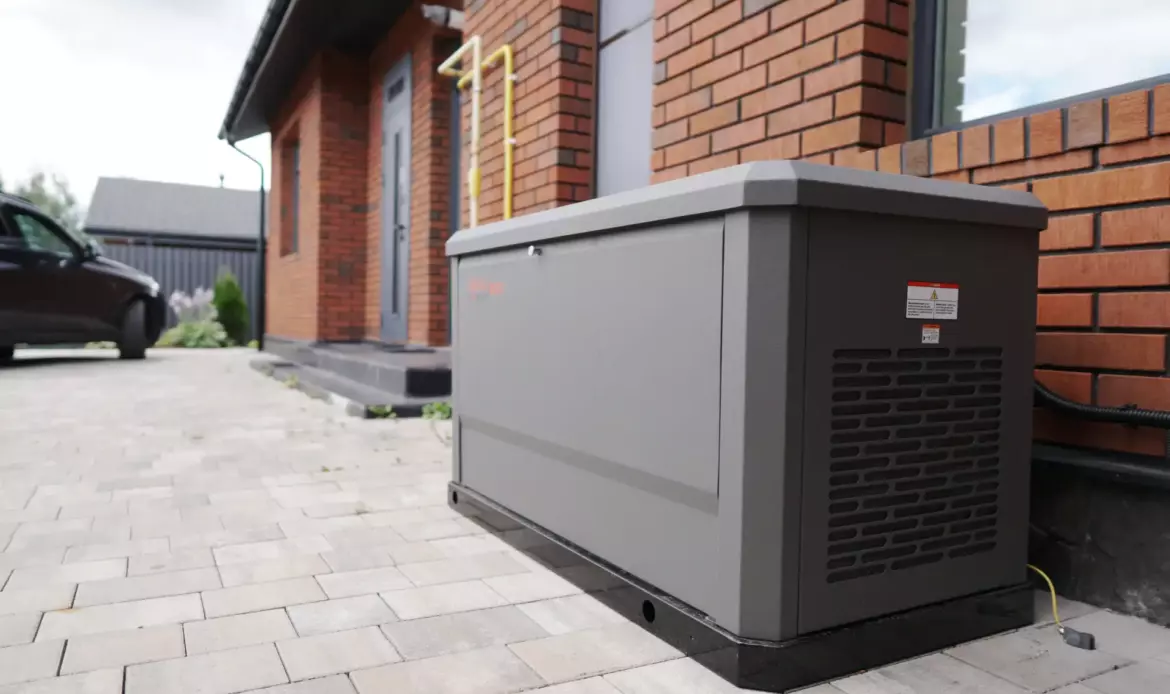

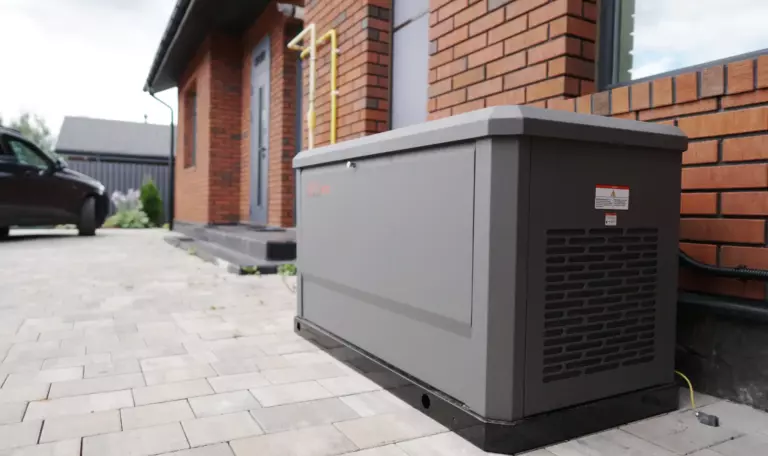

• Расположение газовой трубы, планировка дома и размер участка не оставляли другого места для генератора, кроме как у окон жилой комнаты.

Несмотря на то, что газовый генератор считается малошумным, даже этот уровень шума для заказчика — являлся критичным фактором.

Как решили задачу

1. Главную нагрузку по резервированию запитали на почти бесшумный ИБП (накопитель энергии: инвертор + аккумуляторы), расположенный в отдельностоящем гараже.

При отключении штатной сети дом мгновенно переключается на питание от ИБП ( за доли секунды) и питает дом в течение суток — при низком потреблении или ночью, до 6 часов — при типичном потреблении и жизни в доме.

2.  Газовый генератор — вторая линия — вступает в работу при разрядке аккумуляторов ИБП: питает дом и заряжает АКБ.

Логику автоматизации тоже продумали и настроили особым образом, исходя из запроса + сэкономить ресурс генератора и минимизировать шум:

• Инвертор отслеживает уровень заряда АКБ.
• Когда заряд падает до 20% — автоматика запускает генератор.
• Генератор работает только до достижения 50% заряда АКБ — затем отключается.

Это позволяет генератору работать короткими интервалами, экономя топливо и ресурс, а также снижая шумовое воздействие (ведь он стоит у окон жилой комнаты).

• Если во время зарядки возвращается штатная сеть — АВР (автоматика) переключает ИБП на неё, генератор глушится, и аккумуляторы заряжаются до 100% от сети. Работа зациклена.

Итог для владельца

• Полностью автоматическая система, не требующая участия человека. Всё переключается в автоматическом режиме.
• Генератор работает только при необходимости (редко и короткими интервалами) — шум минимален.
• ИБП обеспечивает мгновенный переход на резерв — без пауз и просадок.
• В дежурном режиме (отопление, холодильник, свет) ИБП держит дом до суток. При активном использовании — запускает генератор.
• Выдержан оптимальный бюджет: без переплаты за избыточный трёхфазный инвертор, с переспективой на экономию ресурса генератора.
